13. Web 서버

• 앞서 생성했던 Bastion Host를 통해 Private Subnet에 ssh로 접속해 Web 서버를 설치해주도록 하자.
• Web 서버를 설치한 뒤에는 EX-ELB를 통해 로드밸런스 테스트까지 해준다.
• 다음 작업은 Web1과 Web2 모두 동일하게 진행해주도록 하자.

13-1 Private Web 서버 접속

• Private의 접속하기 위해서는 ".pem" 키 파일을 이용한 ssh로 접속해 주도록 하자

13-2 sudo yum -y install httpd 명령어를 통해서 Web서버인 아파치를 설치해주자

13-3 설치가 되었으면 다음과 같은 명령어를 입력해주자.

sudo systemctl start httpd    // httpd 실행

sudo systemctl enable httpd     // 재부팅 되어도 실행 지속

sudo systemctl status httpd         // httpd 상태 확인

13-4. 다음과 같은 디렉터리로 이동해준 뒤, 로그를 통해 패킷을 확인해보자

cd /etc/httpd/conf
cd /var/log/httpd
tail -f access_log

13-5. Web 서버 확인을 위해 Html파일로 테스트 페이지를 작성해주자.

• /var/www/html 디렉터리로 이동해준뒤 <파일명>.html 으로 테스트 페이지를 작성해준다.

(Web2서버에서는 테스트 페이지 작성할 때, 로드밸런스 확인할 수 있게 Web1과는 다른 내용으로 작성해주자. )

• 테스트 페이지 작성 후, systemctl restart httpd 명령어로 아파치를 재실행 해주자.
• 테스트 페이지를 작성해도 현재 Web서버는 Private 이라서 확인해 볼 수가 없다.
• 확인하기 위해서는 외부 로드밸런서를 이용해 보도록 하자.

13-6. 앞에서 생성했던 EX-ELB를 통해 Web서버가 제대로 동작하는지 확인해준다.

• EX-ELB의 DNS name을 통해 접속 가능하다. 주소창에 입력해보자.

13-7. EX-ELB 하나의 주소로 새로고침 할 때마다, 웹페이지가 다르게 보여지는걸 확인할 수 있다.

• 웹서버와 로드밸런서가 제대로 동작중인 것을 확인해주자.

14. 웹 애플리케이션 서버 (WAS) 설치

• 앞서 생성했던 Bastion Host를 통해 Private Subnet에 ssh로 접속해  WAS 를 설치해주도록 하자.
• WAS를 설치한 뒤에는 IN-ELB를 통해 로드밸런스 테스트까지 해준다.
• 다음 작업은 WAS1과 WAS2 모두 동일하게 진행해주도록 하자.

14-1. Private WAS 서버 접속

• Private의 접속하기 위해서는 ".pem" 키 파일을 이용한 ssh로 접속해 주도록 하자

14-2. WAS 서버인 Tomcat을 설치해주기 전에는 Java가 필요하다.

• Java가 설치 되어있는지 확인해주자.

14-3. 자바가 설치되어 있지 않아서 설치해주도록 한다.

• yum 명령어를 통해 설치해주도록 하자.
• sudo yum install -y java-1.8.0-openjdk.x86_64

14-4. Java가 설치가 되었다면 다음으로 WAS 서버에 Tomcat을 설치해주자

• Tomcat 홈페이지에서 사용하려는 Tomcat의 버전의 링크를 가져와 wget을 통해 설치해주자

tomcat.apache.org/download-10.cgi

14-5. Tomcat이 설치되어 있는것을 확인해주고

• sudo tar xzf apache-tomcat-10.0.20.tar.gz 명령어를 통해 압축을 풀어주도록 하자.

14-6. 압축 해제된 Tomcat의 폴더로 이동한 후, sudo ./bin/startup.sh 명령어를 통해 톰캣을 실행 시켜주자.

14-7. 설치했던 tomcat의 디렉터리 안에  logs 디렉터리로 이동해주고,

• tail -f localhost_access_log.2021-02-21.txt  가장 최근의 로그파일이 생성되어있다.
• 로그를 확인해보자

14-8. WAS 서버 확인을 위해 JSP 파일로 테스트 페이지를 작성해주자.

• /Tomcat/webapps/ROOT 디렉터리로 이동해준뒤 <파일명>.jsp 으로 테스트 페이지를 작성해준다.
• (WAS2 서버에서는 테스트 페이지 작성할 때, 로드밸런스 확인할 수 있게 WAS1과는 다른 내용으로 작성해주자. )

14-9. ./shutdown.sh 명령어로 Tomcat을 종료했다가, 다시 시작해주자

14-10. WAS 서버가 타겟으로 등록된 IN-ELB의 상태가 healthy인지 확인해주자.

14-11.Web 서버와 WAS 서버를 연결해주는 작업이 별도로 필요하다. Apache 설치 시 같이 설치되는 mod_proxy 모듈을 이용해서 두 서버를 연결해주도록 하자.

• WAS 서버가 설치되었고 로드밸런서도 작동중이지만,
• 현재는 Web과 WAS가 연결되어 있지 않은 상태이기 때문에, EX-ELB를 타고 들어왔던 트래픽이 Web에서 WAS로 전달 불가능하다.
• cd /etc/httpd/conf/httpd.conf 파일을 열어서
• Include conf.modules.d/*.conf 구문 밑에 다음과 같이 추가해주자.

LoadModule proxy_connect_module modules/mod_proxy_connext.so

LoadModule proxy_module modules/mod_proxy.so

LoadModule proxy_http_module modules/mod_proxy_http.so

14-12. 그 후, 파일 맨 끝에 다음과 같은 구문을 작성해주자.

• Web에서 받은 트래픽을 IN-ELB:8080으로 넘겨주는 작업

14-13. 파일 내용이 적용 될 수 있도록 Apache를 재실행 해주자

14-14. Web과 WAS가 제대로 연결되었다면, EX-ELB의 DNS Name/<파일명>.jsp 를 통해 접속하면 다음과 같이 로드밸런서가 작동되는 WAS 서버 테스트 페이지를 확인할 수 있다.

• 새로고침 할 때마다 WAS1, WAS2 가 계속 바뀌는 것과 현재 시간 데이터를 받아올 수 있다.

15. WAS와 DB 연동

• WAS와 DB를 연결하려면 WEB과 연결할 때 처럼 별도의 연결모듈이 필요하다.

mvnrepository.com/artifact/mysql/mysql-connector-java/8.0.23

• 위의 링크에서 mysql-connector-java/8.0.23.jar 파일을 다운받아 주었다.

15-1. /tomcat/lib 디렉터리에 mysql-connector-java.8.0.23.jar 파일을 넣어주도록 하자

15-2. DB 연동 확인을 위해 JSP 파일로 새로 테스트 페이지를 작성해주자.

• /Tomcat/webapps/ROOT 디렉터리로 이동해준뒤 <파일명>.jsp 으로 테스트 페이지를 작성해준다
• String Url="jdbc:mysql://DB의 Endpoint/DB명";
• String Id="DB사용자명";
• String Pass="패스워드";

15-3. 위의 모든 준비를 마쳤으면, EX-ELB의 DNS Name/<파일명>.jsp 를 통해 DB와 연동된 jsp 테스트 페이지를 확인해보자

15-4. RDS DB 인스턴스는 Multi AZ를 사용해서 Active - Stand by 형태로 이중화 구성을 해준다.

• 평소에는 ap-northeast-2a 영역을 Master DB로 사용하다가 장애 발생 시, 대기 상태였던 ap-northeast-2c 가 자동으로 Master로 승격되어 작업을 계속 수행하도록 한다.
• Multi AZ는 동기식으로 복제되기 때문에, 데이터를 유지한 채 지속적인 작업을 수행할 수 있다.

11. ELB 생성 (ALB)

11-1. External ELB 생성 (ALB)

💡 External ELB는 IGW로부터 들어온 트래픽들을 Web1, Web2로 분산해준다.

• EX-ELB는 인터넷에 연결하고, HTTP 80번 포트를 이용해 연결 요청을 확인한다.

11-2. 각 가용영역의 Public 서브넷에 위치하도록 한다.

11-3. EX-ELB의 보안그룹은 HTTP 80번 포트에서 오는 모든 트래픽을 허용해 주도록 설정한 EX-ELB를 선택해주자.

11-4. ELB를 통해 들어온 트래픽들은 각각 web1, web2로 보내주도록 하자

11-5. ELB가 생성되었으면 타겟그룹에서 연결된 인스턴스들의 상태가 healthy인지 확인해주자.

11-6. Internal ELB 생성 (ALB)

 💡 IN-ELB는 web을 통해 들어온 트래픽들을 was1, was2로 분산해서 보내주는 역할을 한다.

• EX-ELB 생성할 때와는 다르게 internal로 체크해주자.

11-7. IN-ELB는 WAS에 위치하도록 해주자

11-8.  IN-ELB는 web을 통과한 트래픽들만 허용해주자

11-9. IN-ELB는 8080를 타고 다음 타겟을 찾아가도록 해주자.

11-10. IN-ELB를 통해 들어온 트래픽은 각각 was1, was2로 보내주도록 하자

11-11. 생성된 IN-ELB의 대상 인스턴스의 상태가 healthy인지 확인해주자.

12. RDS 생성

 💡 3티어 아키텍처에서 데이터베이스 계층을 담당하는 부분이다.

• RDS DB 인스턴스를 생성해 DB를 관리해주도록 하자

12-1. 서브넷 그룹 생성

• RDS를 생성하기 전에 먼저 서브넷 그룹을 생성해주자.

12-2. RDS DB 인스턴스 생성

17. [AWS] RDS에 대해서 알아보자

12-3. AWS Console에서 RDS로 들어와서, 'Create database'를 눌러 DB 인스턴스를 생성해주자.

12-4. 직접 세부 설정해 줄 것이기 때문에 Standard Create 체크하고, DB 엔진으로는 사용하기 쉬운 MySQL를 선택해주자

12-5. MySQL의 버젼은 8.0.20 으로 선택해주었다. DB 인스턴스는 프리티어로 만들어 주도록 하자

12-6. DB 인스턴스의 이름을 정해주고, Master의 이름과 패스워드 설정을 해주자.

12-7. DB 인스턴스에 사용할 VPC와 서브넷 그룹을 선택해주자.

12-8. VPC 보안그룹과 가용영역을 설정해주고 MySQL의 포트인 3306을 지정해주자

12-9. 다른 설정들은 기본값으로 해준뒤 potato라는 이름의 DB 인스턴스를 생성해주었다.

• 현재 상태가 Creating 이라서 Endpoint가 나타나지 않는다. 완전히 생성되려면 시간이 좀 걸리기 때문에 느긋하게 기다려주자.

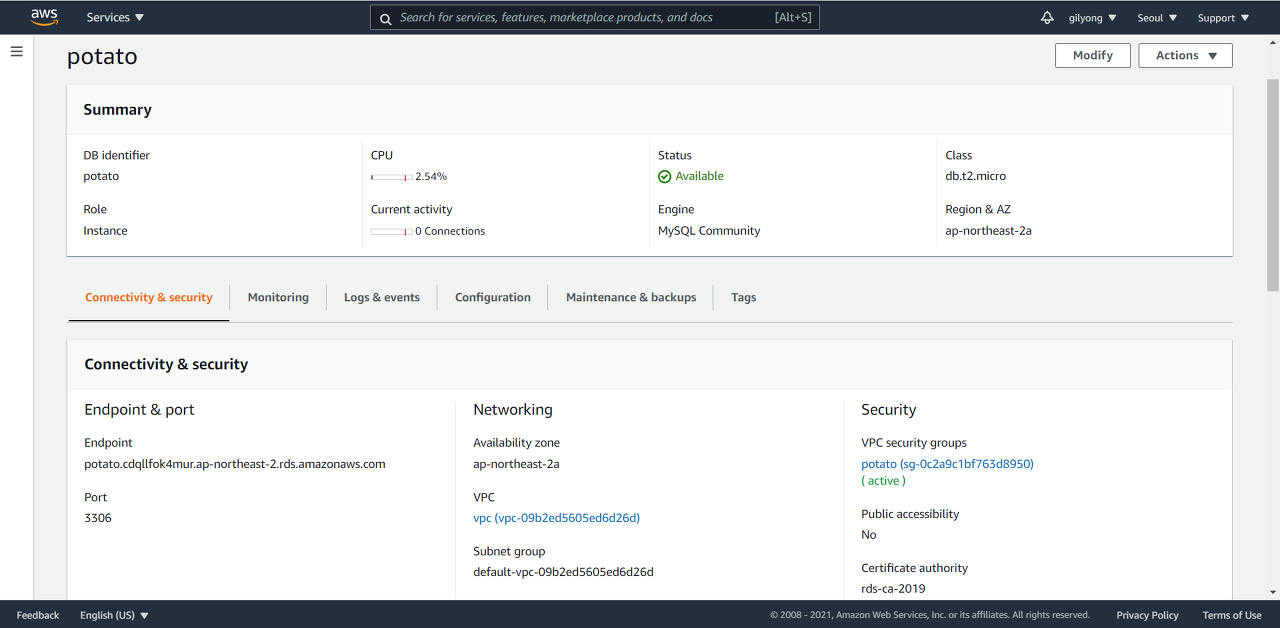

12-10. 현재 상태가 Available로 변하면서 Endpoint 주소가 나타났다. 이후에 Endpoint 주소를 통해 DB에 접속하면 된다.

12-11. Security Group - 인바운드 규칙에서 MySQL의 포트를 허용해주자.

12-12. 생성했던 DB 인스턴스의 Endpoint 주소와 패스워드로 EC2에서 접속해 보았다.

12-13 RDS DB 인스턴스 구성

• 다음과 같이 RDS DB인스턴스를 생성해 주도록 하자

12-14 RDS 보안그룹

• RDS의 보안그룹 설정은 다음과 같이 3306 포트를 열어주도록 하자
• Source는 WAS를 바라보게끔 해서 WAS를 통해 들어온 트래픽만 접근할 수 있다.

7. 라우팅 테이블 생성

• 네트워크 통신이 이루어질 때, 데이터들은 라우터를 거쳐가게 된다. 라우터는 해당 데이터들의 경로를 지정해주는 역할을 하고, 경로들을 라우팅 테이블에 저장시킨다.
• 데이터들은 라우팅 테이블의 저장되어 있는 경로를 따라 원하는 목적지를 찾아가게 된다.

7-1. 퍼블릭 서브넷용 라우팅 테이블을 생성하고 모든 트래픽은 인터넷 게이트를 통해 외부와 연결할 수 있게 한다.

7-2. 2개의 퍼블릭 서브넷과 연결시켜 퍼블릭 서브넷들의 경로를 지정해준다.

7-3. 마찬가지로, 프라이빗 서브넷들은 모든 트래픽은 NAT 게이트웨이로 향하는 경로를 지정해준다.

7-4. 6개의 프라이빗 서브넷과 연결시켜 프라이빗 서브넷들의 경로를 정해주자.

8. 보안그룹 생성

• 보안그룹은 AWS 인스턴스에 접근하거나, 인스턴스가 접근하려고 하는 패킷을 포트번호로 제어하기 위한 설정이다.
• 인바운드, 아웃바운드 규칙을 통해 어느 포트를 허용/차단할지를 정한다.
• 인바운드 규칙 - 기본 규칙은 모든 트래픽에 대해서 차단한다. 허용해 줄 포트만 열어주는 Whitelist 방식
• 아웃바운드 규칙 - 기본 규칙은 모든 트래픽에 대해서 허용한다. 차단해 줄 포트만 닫아주는 Blacklist 방식
• 이 아키텍처에서는 다음과 같이 보안그룹을 생성해준다.

Bastion - 22 - SSH - 모든 ip에서 접속 가능
EX-ELB - 80 - HTTP - 모든 ip에서 접속 가능
WEB - 80 - HTTP - 모든 ip에서 접속 가능
IN-ELB - 8080 - HTTP - WEB을 통과한 ip만 접속 가능
WAS - 8080 - HTTP - IN-ELB를 통과한 ip만 접속 가능
DB - 3306 - MySQL - WAS를 통과한 ip만 접속 가능
80 - Apache 포트번호
8080 - Tomcat 포트번호
22 - SSH 포트번호
3306 - MySQL 포트번호

9. EC2 인스턴스 생성

• Private 서브넷에 WEB, WAS를 설치해줄 EC2 인스턴스를 생성해 주어야 한다.
• 하지만 Private 서브넷에 위치한 EC2 인스턴스들은 외부에서 접근할 수가 없다. 그래서 Bastion Host를 통해서 ssh접속을 해서 외부접근이 가능하도록 해주자

💡 Bastion Host?

• Bastion Host란 Private 환경에 접근하기 위해 Proxy 역할을 해주는 서버이다.
• Private 서브넷에 위치한 EC2 인스턴스들은 외부에서 접근할 수가 없기 때문에, 관리자는 Bastion Host를 통해 SSH 접속을 할 수 있다.
• Bastion Host를 통해서만 인스턴스로 접근할 수 있기 때문에, 보안성을 높일 수 있고, Bastion Host의 log만 관리하면 Private 서브넷에 접속하는 모든 기록을 관리할 수 있다.
• 반대로, Bastion Host가 공격당하면 Private 네트워크가 모두 노출되므로, Bastion Host를 철저히 관리해주자.

10. Bastion Host 생성

• 만들어 두었던 VPC안에 Bastion Host를 생성해주자.
• Bastion Host는 Public subnet에 위치하고 Public IP를 할당해 줌으로써, 외부에서 ssh를 통해 접근할 수 있도록 해주자.

10-1. Public Subnet에 위치하고, Elastic IP를 할당해주어 외부에서 ssh접근을 통해 접속할 수 있도록 Bastion Host를 생성해준다.

10-2. Bastion Host의 인바운드 규칙을 모든 트래픽에서 접근할 수 있도록 0.0.0.0/0 을 주었다.

(실제로 웹서버를 관리할 때는 관리자의 고유IP만 접근할 수 있도록 규칙을 만들어 보안성을 강화할 수 있다.)

10-3. 퍼블릭IP로 접속한 Bastion Host에서 Private 서브넷으로 접속해주자.

💡  SCP를 통하여 Bastion 안에 Key-pair를 전송하여 퍼블릭 서버 → 프라이빗 서버 통신 가능

• sudo scp -i WOONG3Tier.pem WOONG3Tier.pem ec2-user@3.38.245.158:/home/ec2-user/

1. 3티어 아키텍처 (3 tier architecture)

• 3티어 아키텍처는 어떤 플랫폼을 3개의 계층으로 물리적/논리적으로 나누어 운영하는 것을 뜻한다.
• 웹 서버를 운영할 경우 1대의 서버에 전부 구축하지 않고 각각 웹 서버, WAS , DB로 3개로 나누어 운영한다.
• 각각의 계층들은 서로 독립적이므로 서로간에 영향을 끼치지 않기 때문에 각 계층을 담당하는 인원을 나누어 업무 분담을 가능하게 해주거나, 1대의 서버에서 하던 작업을 3대로 나누었기에 서버의 부하를 줄여주는 장점을 가지고 있다.
• 그리고 2개의 가용영역으로 나누어 하나의 인스턴스에서 작동이 중단되어도 다른 인스턴스에서 작동할 수 있게끔 해주자
• 아래 그림은 AWS로 구축하는 3티어 아키텍처를 그려보았다.
• 다음과 같은 아키텍처를 통해서 웹 서버를 구축하는 것이 목표이다.

2. 전체 구조 (Draw.io)

1. 실습 전 아키텍처

2. 실습 후 아키텍처

3. VPC 생성

• VPC는 AWS에서 가상의 네트워크를 제공해주는 서비스이다. 사용자의 상황에 맞게 VPC를 생성하고 서브넷, 라우팅 테이블, 게이트웨이 등 네트워크 자원들을 가상으로 생성하고 사용할 수 있다. 먼저 VPC를 생성해 주도록 하자.

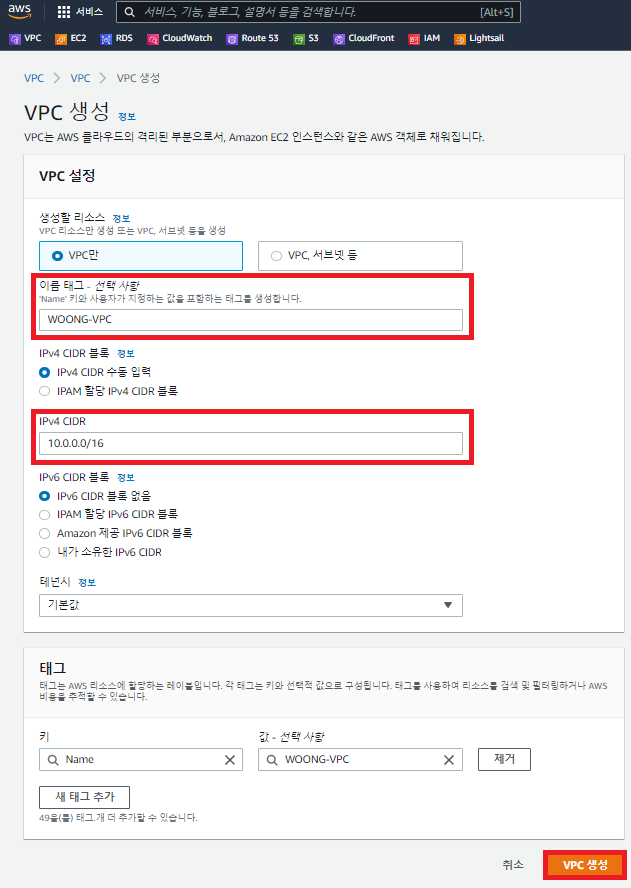

• 다음과 같이 VPC를 생성해주자.

  VPC Name	WOONG-VPC
  IPv4 CIDR	10.0.0.0/16

4. IGW 생성

• IGW (인터넷 게이트웨이)는 VPC가 외부 인터넷과 연결할 수 있게 해주는 관문이다. IGW를 통해 VPC는 인터넷과 통신할 수 있게 된다.

5. 서브넷 생성

• 서브넷은 하나의 네트워크가 분할되어 나눠진 작은 네트워크이다. IP주소를 효율적으로 사용하기 위해 적절한 단위로 네트워크를 분할하는 것이다.
• 다음과 같이 서브넷을 생성해주자.

6. NAT 게이트웨이 생성

• NAT 게이트웨이는 프라이빗 서브넷에서 외부로 통신하기 위한 관문이다.
• 프라이빗 서브넷이 외부와 통신하기 위해 NAT 게이트웨이에 EIP를 할당받아서 연결한다.

3-Tier 아키텍처를 그려보자!

• 사용자들이 Domain Name을 통해 웹 사이트 접속을 한다는 가정을 잡고 구성해 봤습니다.
• 정적 또는 동적 파일을 할당하고 처리해서 장애를 최소화한 무중단 아키텍처를 구성했습니다.

Route53

• AWS 제공하는 DNS(Domain Name System), 사용자들은 도메인 네임을 통해 접속
• DNS는 이를 IP 주소로 변환시켜 컴퓨터가 적절한 서버로 접속 할 수 있게 도와줌

WAF(Web Application Firewall)

• 웹 애플리케이션 보안에 특화되어 개발된 솔루션입니다.
• 웹 애플리케이션에 대한 3티어 구조이기 때문에 WAF를 둠으로써
• 직,간접적인 웹 공격에 대응하도록 구성

CloudFront

• 글로벌 콘텐츠 전송 네트워크(CDN) 서비스입니다.
• 이는 사용자에게 가장 가까운 엣지 서버를 찾아서 빠르게 정적, 동적 콘텐츠를 제공
• 이후 같은 요청에 대해서는 캐시 기능을 사용하여서 사용자에게 더 빠른 응답을 함
• 데이터 엑세스 비용이 추가적으로 들지 않는다

S3 (Simple Storge Service)

• 객체 스토리지 서비스입니다.
• 사진이나 동영상과 같은 정적 콘텐츠를 저장하고 있는 오리진 서버로서 구성을 하였습니다.
• 뛰어난 확장성 및 비용 측면에서도 절감이 될 것이라 생각했습니다.

NAT GateWay (Network Address Translation)

• 네트워크 주소 변환 서비스 입니다.
• 보안을 강화시키기 위하여 서버들을 Private Subnet으로 구성했기 때문에
• 외부와의 통신 및 Public IP 절약을 위해서 구성했습니다.
• 서버들은 NAT를 통해서 외부에서 패키지를 다운 받을 수 있게 됩니다.

ALB (Application Load Balancer)

• 7계층에서 작동하는 로드밸런서이며 호스트와 경로 기반 라우팅을 지원합니다.
• HTTP/HTTPS라는 프로토콜을 통해 외부에서 접속을 하기 때문에
• 목적에 맞게 External LB는 7계층 로드 밸런서를 사용했습니다

NLB (Network Load Balancer)

• 4계층에서 동작하는 로드밸런서이며 UDP/TCP 연결을 지원합니다.
• 보다 암호화 되어 있고 빠른 부하 분산을 위해서 Internal에는 4계층 로드 밸런서를 사용

Web Server

• 사용자에게 보여지는 역할을 하는 서버로서, 정적 콘텐츠를 처리합니다.
• 웹 사이트에 접속했을 때 가장 먼저 보여지는 역할을 하고
• HTTP 통신을 통하여 사용자와 가장 가깝게 접하게 되는 서버입니다.

App Server

• 동적 콘텐츠를 관리하는 서버로서 뒷단의 다양한 처리를 담당하게 됩니다.
• 웹 서버에서 사용자의 추가적인 요청을 처리하거나 DB로 데이터를 넘겨주는 역할을 합니다.
• 웹 서버와 분리 시킴으로서 서버 부하를 줄여주었습니다.

RDS (stand-by)

• 사용자의 정보가 저장되는 공간이며 가장 보안에 예민하고 중요한 역할을 하고 있습니다
• 사용자의 민감 정보가 저장 되는 공간이기 때문에 장애가 발생하거나 보안에 취약해서는 안됩니다.
• 장애에 대비 하기 위해 Stand-by DB를 구성하여서
• 장애가 발생하여 Master DB가 멈추어도 Stand-by가 동작하도록 구성했습니다.

VPN (Virtual Private Network)

• 가설 사설망을 뜻하며 데이터를 위해 암호화된 터널을 생성하고 IP 주소를 숨기는 역할
• 회사와 AWS 간 VPN을 생성하여 회사에서도 VPN을 통해 AWS 리소스로 접근이 가능하도록 구성했습니다

Simple Notification Service

• 메시지를 전송하는 관리형 서비스입니다.
• 이를 통해 관리자는 오토스케일링이라던지, 경고에 대한 알림을 받을 수 있도록 구성했습니다.

Cloud Watch

• 실시간으로 실행 중인 애플리케이션을 모니터링하는 서비스입니다.
• 구축된 인프라에 대해 관리자가 모니터링할 수 있도록 구성하였으며
• 이를 트리거로 하여 오토스케일링이 일어나게 구성 했습니다.

Cloud Trail

• 계정에 대한 거버넌스, 규정 준수, 운영 및 위험 감사를 활성화하는 데 도움이 되는 서비스
• 이를 통해 사용자 활동을 모니터링 하여 로그로 기록되게끔 구성했습니다.

Internet GateWay

• VPC와 인터넷 간에 인터넷 통신을 할 수 있게 해주는 서비스입니다.
• 이를 통해 AWS 내의 리소스는 외부 통신이 가능합니다

Public Subnet

• 외부와 통신이 가능하게 열려있는 서브넷입니다.
• NAT를 배치시켜 외부 통신할 수 있도록 구성했습니다

Private Subnet

• 외부와 통신이 가능하지 않고 내부 통신만 가능하게 설정 되어있는 서브넷입니다.
• 모든 서버를 프라이빗 서브넷에 배치시킴으로서 인터널 통신만 가능하게 설정했습니다.

VPC(Virtual Private Cloud)

• 사용자가 정의한 가상 네트워크라고 불립니다.
• 논리적으로 공간을 격리하여 리소스를 할당하였습니다

Available Zone

• 리전 내에 격리된 위치를 뜻합니다.
• 단일 AZ를 사용하는 것보다 장애 발생에 대비할 수 있게 되어 가용성이 향상되기 때문에 구성하였습니다

Auto scailing

3-Tier란?

• 플랫폼을 3계층으로 나누어 별도의 논리적/물리적인 장치에 구축 및 운영하는 형태를 말합니다.

3-Tier의 구조는 어떻게 생겼을까?

프레젠테이션 계층, 애플리케이션 계층, 데이터 계층으로 나누는 구조입니다.

각 계층 별로 수행하는 역할

프레젠테이션 계층(Presentation Tier) - Web Server

• 사용자가 보려고 하는 화면 등을 제공해주는 서버이며 흔히 사용하는 HTTP 통신을 통하여 인터넷을 사용할 때 우리가 보는 브라우저 화면 및 기능 요소들을 보여주는 계층
• 주로 사용자 인터페이스를 지원하며, 이 계층은 Front-End라고 부릅니다.
• 이 계층에서는 사용자 인터페이스와 관계 없는 데이터를 처리하는 로직 등은 포함하지 않음.

애플리케이션 계층(Application Tier) - WAS Server

• 요청되는 정보를 어떠한 규칙을 바탕으로 처리하고 가공하는 것들을 담당
• 첫 번째 계층 또는 클라이언트 계층에서 이 계층을 바라 보기에는 서버처럼 동작(응답)
• 세 번째 계층의 프로그램에 대해서는 마치 클라이언트처럼 행동 (요청)
• 이 계층은 미들웨어 또는 Back-end 라고도 불립니다.
• 이 계층에서는 프레젠테이션 코드나 데이터 관리를 위한 코드는 포함하지 않음

데이터 계층(Data Tier) - DataBase Server

• 데이터베이스와 데이터베이스에 접근하여 데이터를 읽거나 쓰는 것을 관리하는 것
• 주로 DBMS가 이 계층에 해당됩니다. 데이터 계층 또한 Back-end라고 부릅니다.
• 작업을 지원하고 사용자들의 데이터들을 보관하는 계층이다.
• 흔히 데이터를 활용할 시, 질의문(SQL)을 통하여 필요한 데이터를 확인

2-Tier와의 차이점은 무엇일까?

9. CDN (콘텐츠 딜리버리 네트워크)

9.1 CloudFront

• 사용자나 게임을 다운로드하거나 업데이트할 때 가장 가까운 네트워크에서 받을 수 있도록
• 예를 들어, 서버가 한국에 있는 경우 미국에서 게임을 다운로드하면 느리기 때문에,
• 미국 쪽에 게임 다운로드할 수 있는 서버를 제공하여 서비스가 되도록 해주는 서비스이다.
• .html, .css, .js 및 이미지 파일과 같은 정적 및 동적 웹 콘텐츠를 사용자에게 더 빨리 배포하도록 지원하는 웹 서비스.
• 대규모 파일/이미지 서비스.

10. Management

10-1 CloudWatch (기본 모니터링 서비스)

• AWS에서 제공하는 인프라 기본 모니터링 시스템이다.

1. CPU, 네트워크, 디스크 I/O 모니터링은 기본으로 제공한다.

• '메모리'는 별도의 스크립트를 만들어야 모니터링이 가능하다.

2. 5분 단위로 모니터링한다. 무료이다.

• Cloudwatch Detail이라고 1분 단위로 모니터링하도록 변경할 수 있다.

3. 로그는 2주간 저장된다.

• 장기간 저장은 아니다.

10-2 CloudWatch  logs 에이전트

• 서버 EC2의 로그를 모니터링하는 에이전트이다.
• 일반적으로 로그는 S3 스토리지에 저장한다.

10.2 SNS (Simple Notification Service)

• 단순 알림 서비스이다.
• Email, SMS 핸드폰 문자 등 여러 방식으로 알람을 제공하는 서비스이다.

10-3 SES  (Simple Email Service)

• 아마존에서  Email로 알람을 전달하는 서비스이다

10-4 Auto Scaling

• 트래픽에 따라 EC2 인스턴스들을 확장해주는 서비스 위의 ELB와 함께 사용되는 기능
• 특정 트래픽을 초과시 자동으로 EC2 인스턴스를 생성
• 다시 트래픽이 줄어들면 추가 생성하였던 EC2 인스턴스들을 삭제하는 유연한 서비스

10-5 CloudTrail

• AWS의 API 호출을 기록하고 로그를 남기는 서비스.
• AWS에서 글로벌하게 적용해 제공한다.
• 서버 단위 등으로 제공하는 것이 아니고, 전체에 대해 Enable / Disable라는 것이다.
• 감사 추적에 대비해 사용한다.
• 서버 간 통신에 대한 로그를 남길 수 있다.

10-6 CloudFormation (자동 구축 도구)

• 템플릿 파일을 이용해 VPC, ELB, EC2를 한 번에 구축할 수 있게 해주는 서비스이다.
• 한국에 네트워크와 서버를 구축하고 미국에 동일한 네트워크와 서버를 구축할 때 사용한다.

10-7 Storage Gateway

• 온프라미스의 데이터를 AWS에 전송할 경우 사용한다.
• 하이드브리드 환경에서 사용한다.

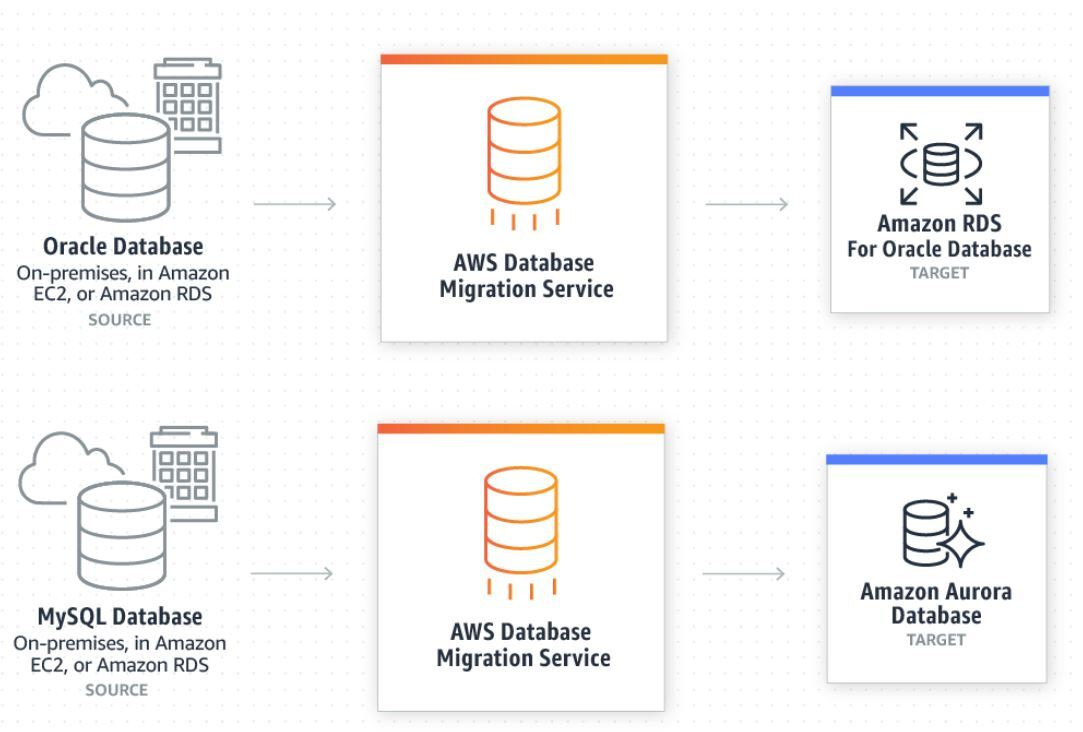

10-8 DMS (데이터 마이그레이션 서비스)

• 온프라미스 -> AWS  ,  AWS -> AWS ,  AWS-> 온프라미스도 지원이 가능하다.

10-9 SnowBall

• 대량의 데이터를 AWS로 마이그레이션 할 때 이용하는 서비스.
• 물리적으로 제공한다.
• 운송회사를 통해 배송하는 서비스.
• IDC 이전

7. Database

7-1 RDS (Amazon Relational D Services)

• RDBMS 클라우드 서비스 Amazon Aurora, MySQL, MariaDB, PostgreSQL, Oracle, SQL Server등을 지원하고 있습니다.

7-2 DynamoDB

• AWS의 NoSQL 데이터베이스 서비스
• 성능과 가용성을 위해 3곳의 AZ(가용영역)에 복제하여 저장
• Dynamo DB의 데이터는 SSD에 저장됨, 읽고쓰기가 빠름

7-3 ElastiCache

• Database Caching 서비스.Memcached, Redis 호환을 지원하고 있습니다.
• 인 메모리 데이터 스토어 서비스

8. Storage

8-1 S3 (Simple Sotrage Service)

• 인터넷용 스토리지 서비스 (=NAS)
• 버킷에 저장할 수 있는 객체수에 제한이 없음
• 객체 크기는 최대 5TB 지원 하며, 버킷 크기는 제한이 없음
• HTTP/S 엔드 포인트를 사용하여 웹에서 원하는 양의 데이터를 저장하고 검색할 수 있음
• AWS를 사용하여 서버측 암호화를 하거나, 고객이 관리하는 클라이언트 측 암호화를 하도록 선택할 수 있음

S3의 개념

• 데이터를 버킷 내에 객체로 저장
• 객체는 파일과 해당 파일을 설명하는 모든 메타데이터 구성
• 하나의 계정에 최대 100개의 버킷 보유
• S3 생성시 어느 리전에 생성할지 지정해야 하며, 버킷을 프로젝트 단위로 생성

8-2 EBS (Elastic Block Store)

• 클라우드의 Amazon EC2 인스턴스에 사용할 영구 블록 스토리지 볼륨을 제공. (=하드디스크)
• OS는 EC2에  설치되나,  데이터의 경우는 EBS에 설치
• 데이터를 빠르게 액세스하고 장기간 지속해야 하는 경우
• EBS 볼륨을 암호화된 볼륨으로 시작할 수 있으며, 볼륨에 저장된 데이터, 디스크 I/O, 볼륨에서 생성된 스냅샷이 모두 암호화 됨
• Amazon S3까지 지속되는 EBS 볼륨의 특정 시점 스냅샷을 생성할 수 있음

EBS VS S3

8-3 Glacier

• Amazon S3 Glacier Developer Guide
• 자주 사용되지 않는 데이터 즉, '콜드 데이터'에 최적화된 스토리지 서비스
• 데이터 보관 및 백업을 목적으로 보안 기능과 함께 내구성 있는 저장 공간을 제공하는 매우 저렴한 스토리지 서비스
